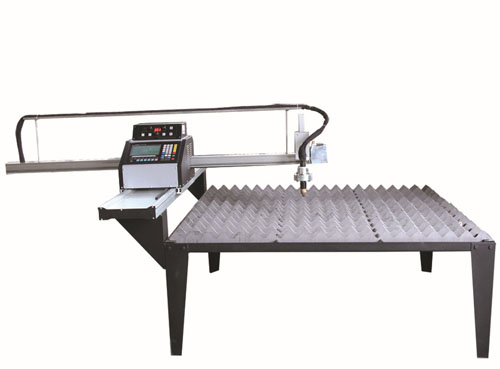

| 便攜式數控火焰等離子切割機 |
 |
| ZZ-1020/1225/1525/1530F(H) |
主要特點及功能
便攜式數控火焰等離子切割機與大型龍門切割機一樣,可以編程切割直線和圓弧構成的任意平面形狀零件。配置5.7寸液晶屏,動靜圖形顯示,直觀易學,可直接在機器上編程,也可在電腦上用CAD文件直接轉化為程序文件,通過U盤傳輸?shù)綑C器里,實現切割。本切割機標準配置為火焰切割,可以外掛等離子切割機。1.可編程切割直線和圓弧的任意平面形狀零件。
2.動靜態圖形顯示，直觀易學。可在計算機中將CAD文件轉換為程序文件，并通過所贈U盤傳輸至主機，實現任意圖形切割。亦可直接在主機上進行編程及設置。
3.導軌及運行機構采用獨特設計，確保整個系統的運行精度。
4.中、英、法、俄、葡等多國語言進行切換。
5.支持火焰和等離子兩用。
6.經濟實惠，輕巧便攜，易于操作。
7.工作穩定性強，有效屏蔽等離子高頻干擾。
8.適用于等離子切割時進行弧壓跟蹤自動調高，其可自行檢測板材高度變化進行自動割炬高度調整，來避免撞槍及斷弧等故障，有效地保證割嘴的長壽命使用。
9.具有設定弧壓顯示，實際弧壓顯示，定位高度設置，穿孔時間設置功能。
10.具有保護帽定位，接近開關定位和雙速度定位功能。
11.狀態指示功能。
12.可與國產等離子和進口等離子完美兼容。
13.PWM脈寬調制控制方式。
|
|
|
|
技術參數
|
|
型號規格
|
HC1020
|
HC1225
|
HC1530
|
|
輸入電源
|
220±10%V AC 50HZ 220W
|
220±10%V AC 50HZ 220W
|
220±10%V AC 50HZ 220W
|
|
切割方式
|
氧氣/丙烷或乙炔;可配置切割機
|
氧氣/丙烷或乙炔;可配置切割機
|
氧氣/丙烷或乙炔;可配置切割機
|
|
有效切割范圍mm
|
1000×2000
|
1250×2500
|
1500×3000
|
|
切割速度mm
|
500×2500
|
500×2500
|
500×2500
|
|
切割板厚(火焰)mm
|
6-150(氧氣+乙炔或丙烷)
|
6-150(氧氣+乙炔或丙烷)
|
6-150(氧氣+乙炔或丙烷)
|
|
切割板厚(等離子)mm
|
視客戶等離子電源而定
|
視客戶等離子電源而定
|
視客戶等離子電源而定
|
|
運行精裝
|
±0.1mm/m
|
±0.1mm/m
|
±0.1mm/m
|
|
割槍
|
火焰,手動調高(±50mm)
|
火焰,手動調高(±50mm)
|
火焰,手動調高(±50mm)
|
|
主機重量kg
|
25
|
25
|
25
|
|
燃?xì)鈮毫Pa
|
最大0.1
|
最大0.1
|
最大0.1
|
|
氧氣壓力MPa
|
最大0.8
|
最大0.8
|
最大0.8
|
|
適用燃?xì)夥N類
|
丙烷、乙炔
|
丙烷、乙炔
|
丙烷、乙炔
|
|
本產品在用戶無特殊要求時,標準丙烷割嘴
|
|
|
|
|
|
|
|
